HD-PDI

DaivX HD-PDI

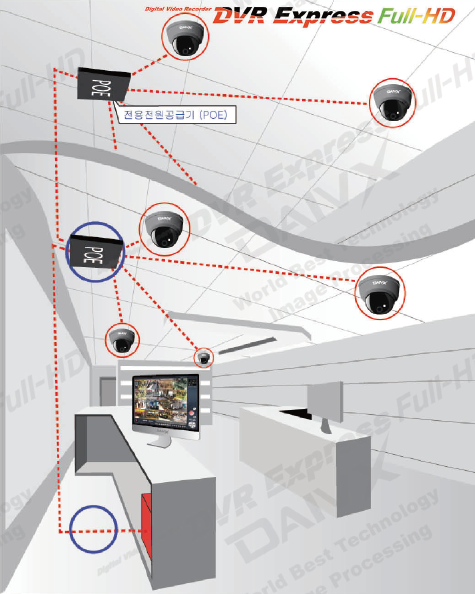

HD-PDI 8채널 결선도

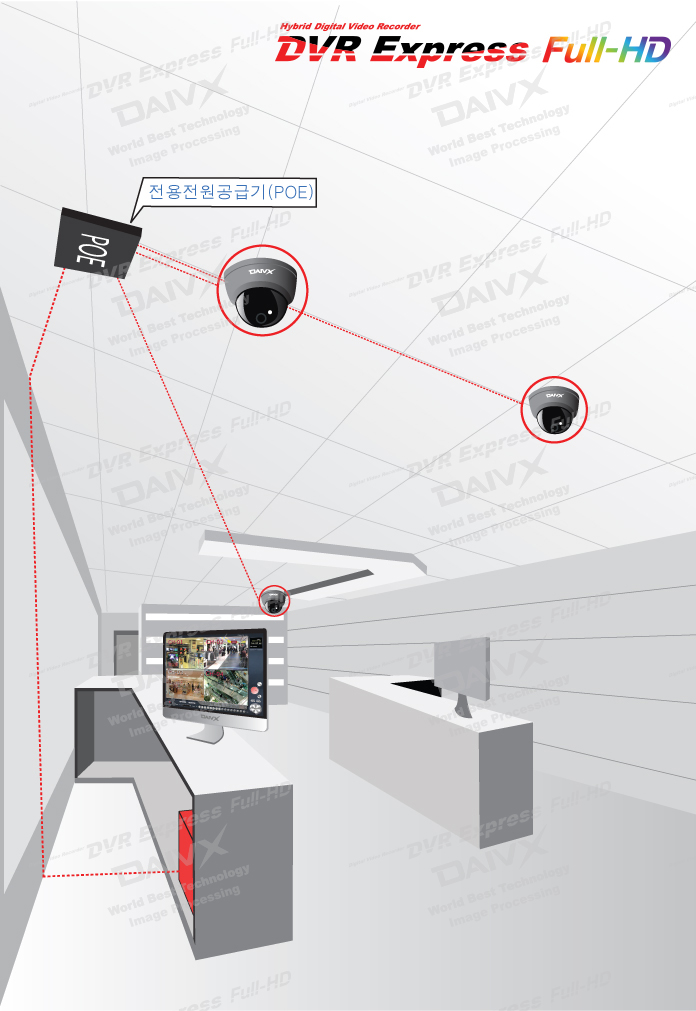

HD-PDI카메라는 ‘CCTV 전용 PoE’를 사용함으로써 하나의 케이블만 녹화기에 연결하는 효율적 방식으로 설치가 매우 간단하고 경제적입니다.

정의(Definition)
HD-PDI는 다이브엑스사가 독자 개발한 HD CCTV의 새로운 구축 기술로 차세대 HD 카메라의 기술을 선도해 나아갈 것입니다. CCTV 구축 방식의 간단함을 지향함으로써, HD-SDI의 단점을 극복하고, 원격 HD 감시에 있어서 시간차와 시간 지연 현상을 완벽하게 극복함으로써, HD-IP카메라의 단점을 극복한 차세대 HD CCTV입니다.

HD-PDI (High Definition-Parallel Digital Interface )는 병렬 디지털 인터페이스를 기반으로 한다는 뜻으로, IP카메라(네트워크 카메라)를 포함하고 있으며, 직렬 방식인 HD-SDI와는 기술적인 차이가 확연합니다. 이것은 HD-SDI의 설치의 복잡성과 IP카메라의 비실시간의 단점들을 극복하여 실질적인 CCTV의 상황에 맞게 수정 발전한 것입니다.
특징(Advantage)

"세계 최고의 제품을 만든다" 이것은 다이브엑스의 정신입니다.
이러한 신념하에 탄생한 HD-PDI는 다음과 같은 장점이 있습니다.

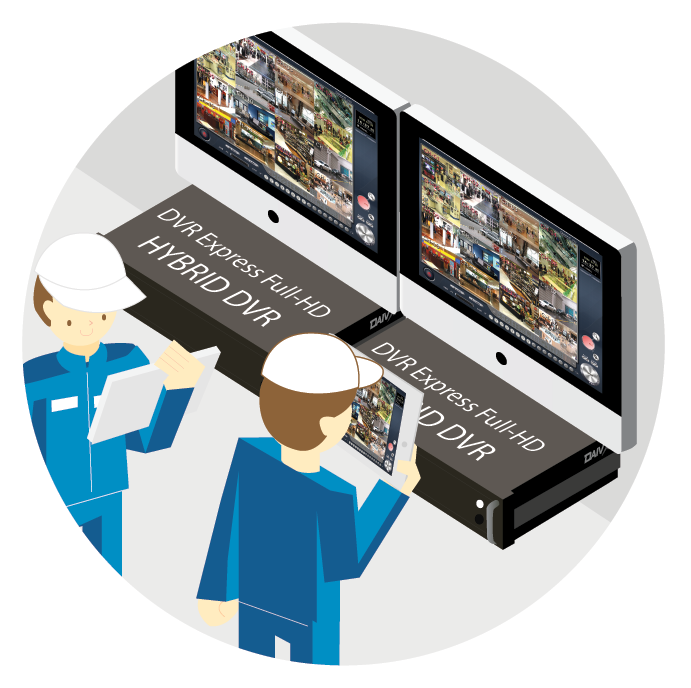

하이브리드 DVR

아날로그에서 HD, Full-HD, UHD까지 지원하는 하이브리드 DVR


IP카메라의 단점을 해결

CCTV감시를 위해 화면 끊김 현상과 시간 지연이 발생하지 않는 완벽한 시큐리티 시스템

<끊김없이 재생되는 HD-PDI>

<Time Delay가 발생되는 IP카메라>


HD-SDI의 단점을 해결

극도로 쉬워진 HD CCTV 구축 방식과 네트워크의 지식이 전혀 필요하지 않은 카메라 및 녹화기 설정

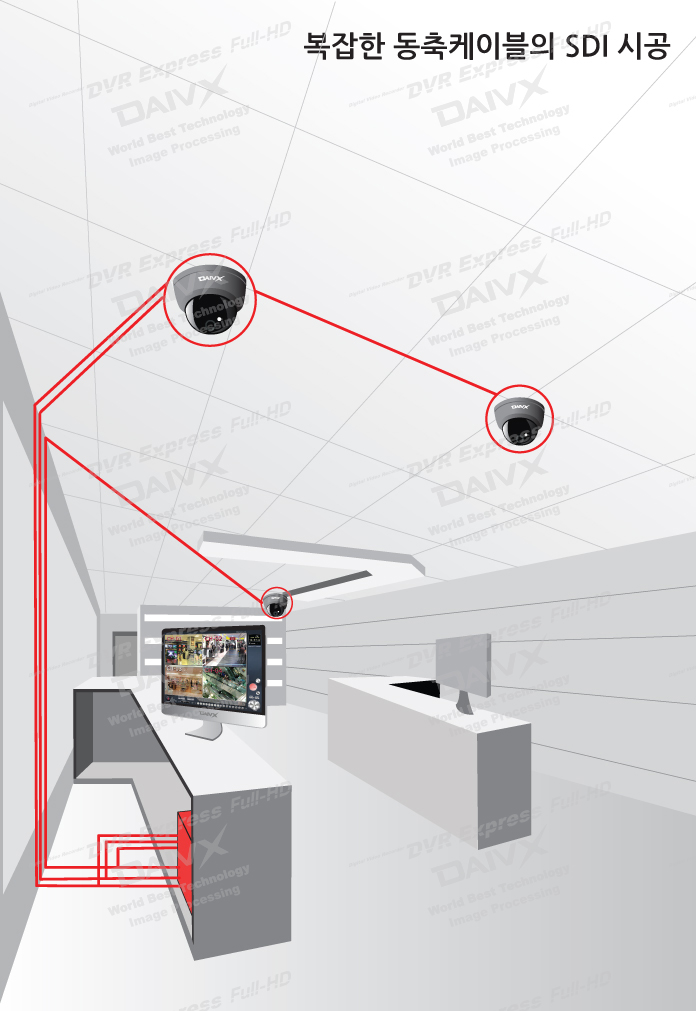

두꺼운 동축케이블을
일일히 연결해야하는 HD-SDI

얇은 UTP케이블
하나만 연결하는 HD-PDI

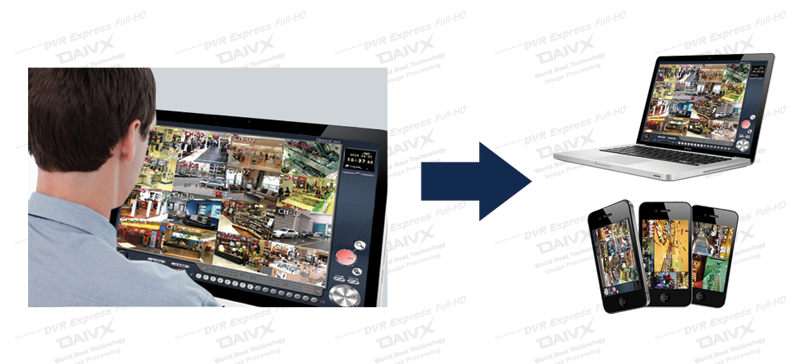

획기적인 원격감시 시스템

네트워크의 한계를 극복한 전 채널 HD원격감시, HD원격검색, 스마트폰 HD감시

<현장 전 채널 HD감시>

<원격 전채널 HD감시>


HD-PDI와 HD-SDI의 연결방법 차이

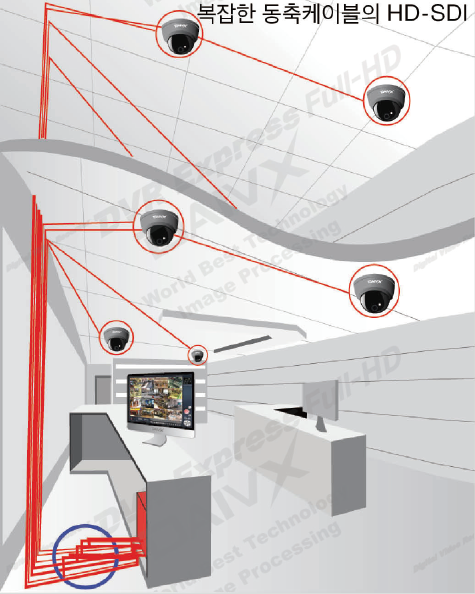

HD-SDI 카메라는 두꺼운 동축 케이블이 녹화기에 각각 연결되어야 하므로 CCTV설치에 많은 시간과 비용을 요하며, 설치 후에도 케이블 선이 혼잡하여 혼선의 우려가 있습니다.
또한, ‘CCTV 전용 PoE’ 를 사용함으로써 하나의 케이블만 녹화기에 연결하는 효율적 방식으로 설치가 매우 간단하고 경제적입니다.

HD-SDI 란?
HD-SDI 신호 전송방식은 원래 HD-TV 신호를 위해서 SMPTE에서 정한 TV 신호에 관한 규격이므로 CCTV에 온전히 적용하기 어려운 부분이 있습니다. 기 설치된 아날로그케이블을 사용할 수 있다고는 하나 그 상태에 따라 제약이 심하며 감시 화질과 녹화 화질이 달라 향후 발전 가능성이 낮은 것으로 평가되고 있습니다.

1. 카메라마다 동축 케이블을 연결하는 복잡한 배선 및 설치

HD-SDI는 규정된 동축 케이블을 일일이 각 카메라마다 연결해야 하기 때문에 배선이 복잡할 뿐더러 비용이 많이들고 비효율적입니다.

2. 신호연장을 위한 고가의 악세서리 필요

케이블의 상태에 따라서 신호가 약 50m~100m 사이에 고가의 리피트를 달아야 합니다. 그러나 학교, 아파트, 관공서등은 200m이상의 설치가 약 50%를 차지함으로 HD-SDI 방식으로는 설치 부대 비용을 줄일 수 없습니다.

3. 감시 화질과 녹화 화질이 다르며, 200만화소 이상의 해상도는 지원 불가능

HD-SDI는 HD-TV규정을 따름으로 인해서 200만 화소 이상의 해상도를 지원하지 않습니다. 또한, 감시 화면과 녹화 해상도가 다름으로 인해서 감시의 효과가 저하되는 단점이 있습니다.

4. 아날로그와 HD를 유연하게 함께 쓸 수 없고, 카메라 개수를 유동적으로 증가 시킬 수 없음

당분간 아날로그와 HD가 공존하는 시기가 지속될 것으로 예상되지만, HD-SDI 방식으로는 이러한 요구를 유연하게 대처할 수 없어 녹화기 자체를 바꿔야 하는 경우가 빈번하게 발생합니다.

5. HD 영상을 원격으로 전송 불가능

현재의 영상 시큐리티 시장은 아날로그 카메라일 때, 원격에서 감시 감독 했던 것과 같이, HD 카메라 또한 원격에서 HD 영상으로 감시하기를 원합니다. 그러나, HD-SDI 방식은 원격지에서 HD 영상을 감시하지 못하는 단점이 있습니다.
HD-SDI의 단점을 해결한 면
미래의 CCTV 기술은 “화질은 고화질로, 설치 공사는 단순하게” 바뀌어 나갈 것입니다. HD-PDI는 이러한 슬로건에 가장 부합하고 있으며, HD-CCTV 분야에 최적화된 영상 시큐리티 기술입니다.

1. DVR에 한 개의 케이블이 연결되는 쉽고 간단한 설치

HD-PDI는 유연하고 가벼운 UTP케이블을 사용합니다. 또한, 전원 공급기인 PoE를 이용해서 분산식 케이블 시공을 지향하므로 카메라의 모든 케이블이 녹화기까지 연결될 필요가 없습니다.

2. 신호 연장을 위해서 고가의 악세서리가 필요하지 않습니다.

200m 이상의 장거리 전송을 위한 고가의 리피트가 필요하지 않아서 추가적인 설치 비용이 거의 발생하지 않습니다.

3. 감시 화질과 녹화 화질이 같으며, 향후 UHD급 이상의 초고해상도의 카메라도 지원할 수 있습니다.

HD 카메라의 해상도가 계속 발전하여 UHD급 카메라나, 혹은 그 이상의 카메라도 녹화기를 바꾸지 않아도 지원 가능합니다.

4. 아날로그와 HD를 유연하게 함께 쓸 수 있고, 녹화기를 바꾸지 않아도 카메라 개수를 유동적으로 증가 시킬 수 있습니다.

HD-PDI방식은 이미 구축되어 있는 아날로그 시스템을 모두 지원하면서, 점차적으로 HD화질로 바꾸어 나갈 수 있는 최적의 솔루션을 제공하고 있습니다. 나아가 아날로그와 HD의 개수에 구애받지 않고 자유롭게 함께 사용할 수 있으며, 이를 위해 녹화기를 바꿀 필요가 없습니다.

5. 원격지에서 전 채널을 HD화질로 감시할 수 있습니다.

HD-PDI의 Direct HD Stream기술은 현장의 모든 HD 영상을 원격지에서도 감시할 수 있게 합니다. 나아가 원격지에서도 HD 영상을 더욱 선명하게 볼 수 있도록 원격 디지털 줌(x16, x20, x24)을 제공하고 있습니다.

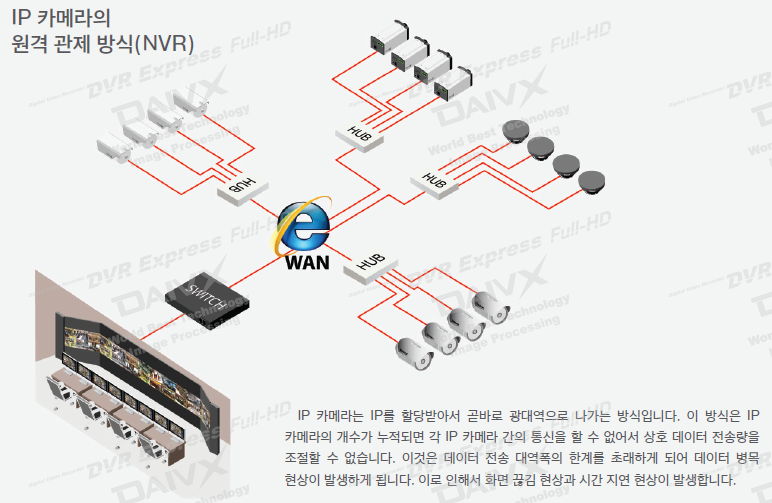

IP카메라 란?
IP 카메라는 오래 전부터 존재해 왔지만, 아직까지 CCTV 시장에서 변두리로 머물러 있는 것은 영상 시큐리티 분야와 맞지 않는 부분이 있기 때문입니다.

1. 전송 시간 지연(비실시간)

IP 카메라는 촬영된 영상을 메모리 버퍼에 임시로 저장을 해서 송출하는 방식으로 인해서 실시간 영상을 볼 수 없고 약 5초 ~10초 많게는 1분 가까이 지연되는 현상이 발생됩니다. 또한 각 채널마다 지연되는 정도가 달라서, 현장 상황을 유기적으로 파악하기가 힘듭니다.

2. 빈번한 화면 끊김 현상

IP 카메라는 네트워크 트레픽의 영향을 받기 때문에, 촬영된 영상을 메모리 버퍼에 저장을 하지만 메모리가 부족해서 더 이상 저장할 수 없을 때 화면 끊김 현상이 발생합니다. 이것은 한순간도 놓치지 않아야 하는 CCTV 분야에는 맞지 않는 것입니다.

3. 다수의 원격 접속자들이 실시간 감시를 할 수 없음

IP 카메라의 시간지연 현상과 화면 끊김 현상은 원격 접속자가 늘어날 수록 더 심해지므로, 원격 현장을 실시간으로 관리감독을 할 수 없습니다. 따라서, 현장과 원격 감시자간의 원활한 의사소통이 필요한 곳에 적용하기 어렵게 됩니다.

4. 녹화 화질과 녹화 프레임을 정할 수 없음

IP 카메라는 녹화 화질과 프레임을 사용자가 정할 수 있는 것이 아니라 네트워크 상황에 따라서 결정됩니다. 따라서, 녹화용량을 현장의 상황에맞게 관리할 수 없으며, HD 카메라일 지라도 HD화질로 녹화가 되지 않는 상황이 발생합니다.

5. HD 영상을 원격으로 전송 불가능

IP카메라가 전송할 수 있는 데이터 양은 네트워크 상황에 달려 있으므로, 데이터 병목현상을 피하기 위해서 화질을 떨어뜨려야 하므로 원격지에서 HD 영상을 볼 수 없게 됩니다.


IP카메라의 단점을 해결한 면
HD-PDI는 오랫동안 지속되어 왔던 IP 카메라의 단점을 완벽하게 해결하여 HD-CCTV 분야에 최적화된 영상 시큐리티 기술입니다.

1. IP 카메라의 단점으로 지적되어 왔던 시간 지연 현상, 화면 끊김 현상이 완벽하게 해결되었습니다.

HD-PDI의 Direct HD Stream기술은 현장에서 촬영된 영상을 곧바로 원격지로 전송이 가능하게 하므로 HD카메라의 개수가 많아질 지라도 시간 지연과 화면 끊김이 전혀 발생하지 않습니다.

2. 모든 접속자들은 시간 지연 없는 실시간 감시를 할 수 있습니다.

고용량의 데이터를 다루는 HD 영상일 지라도 원격지에서 시간 지연을 발생하지 않습니다. 현장과 원격 감시자의 원활한 의사 소통과 신속한 상황 판단 및 대처를 원하는 곳에 최적화된 솔루션을 제공합니다.

3. 아날로그와 HD를 함께 사용할 수 있습니다.

HD-PDI가 시간 지연과 화면 멈춤 현상이 일어나지 않는다는 것은 시간 지연이 전혀 없는 아날로그 카메라와 실시간 연동이 가능하다는 뜻입니다.

4. 녹화 프레임을 조절할 수 있습니다.

HD-PDI의 화질과 녹화 프레임은 네트워크 상황에 영향을 받지 않습니다. 따라서, 녹화 화질 및 녹화 프레임을 독립적으로 정할 수 있습니다.

5. 원격지에서 전 채널을 HD화질로 감시할 수 있습니다.

HD-PDI의 Direct HD Stream 기술은 현장의 모든 HD 영상을 원격지에서도 감시할 수 있게 합니다. 나아가 원격지에서도 HD 영상을 더욱 선명하게 볼 수 있도록 원격 디지털 줌(x16, x20, x24)을 제공하고 있습니다. 나아가 스마트 폰에서 HD 영상으로 관리 감독할 수 있습니다.

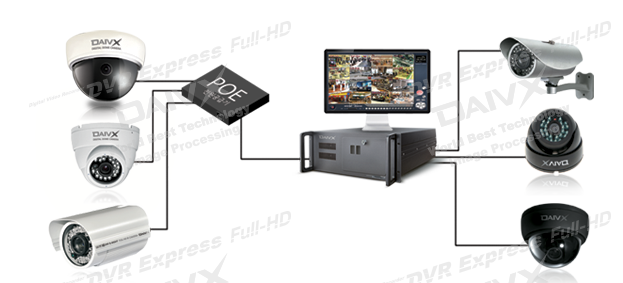

연결방식

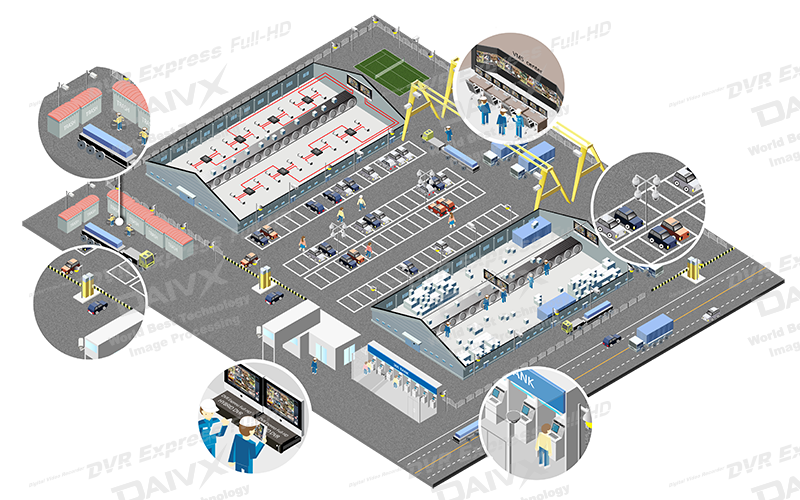

적용사례

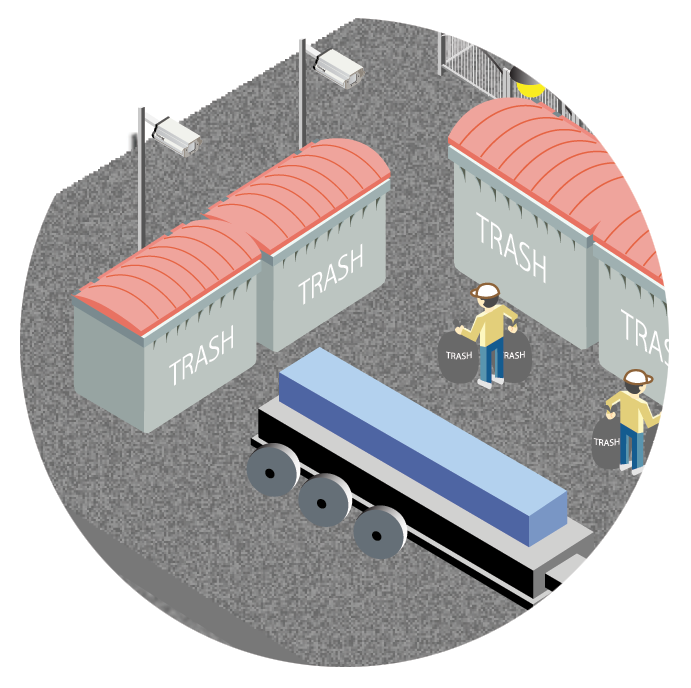

1. 쓰레기장 감시

쓰레기장은 경비원이 24시간 감시를 할 수 없을 뿐더러, 무단 투기로 인한 HD CCTV의 활용이 필요한 곳입니다. 특히, 인적이 드문 야간이나 감시가 소홀한 틈을 타는 등, 수법이 교묘하므로 야간에도 선명히 볼 수 있는 고해상도의 CCTV가 필요한 곳입니다.
(적용 가능 카메라 : DX-976HD, DX-9706HD, DX-9706HDBR)

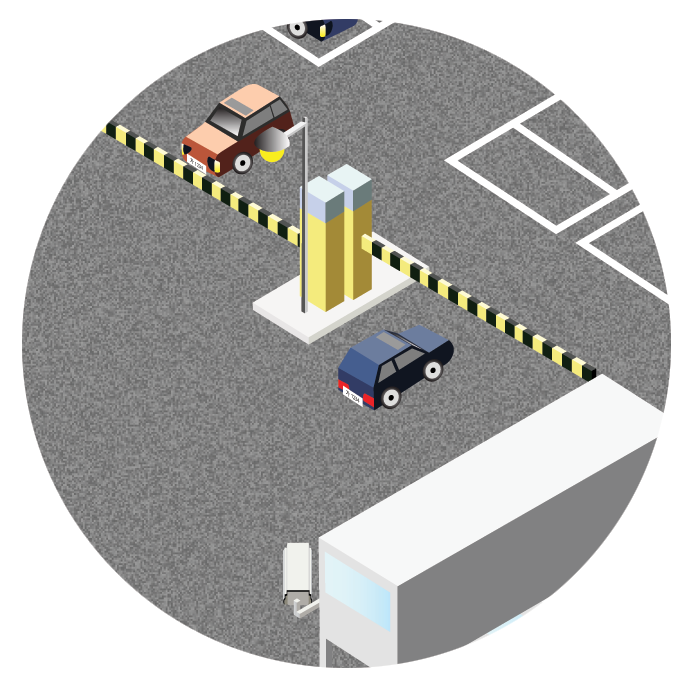

2. 주차 차단기의 차번 인식

차번 인식을 위해 주차차단기 앞에 설치해야 했던 아날로그 카메라에 비해서, HD-PDI 카메라는 멀리 떨어져 있어도 선명한 차번 인식이 가능합니다.
(적용 가능 카메라 : DX-9706HD, DX-9706HDBR)

3. 관리실 CCTV의 구축

HD-PDI 방식의 HD CCTV 구축은 PoE를 중심으로 설계되기 때문에 관리실로 연결되는 CCTV 케이블을 최소화할 수 있어 시공 기법이 획기적으로 개선되었습니다. 나아가, 녹화기로부터 멀리 떨어진 카메라(100m~2km 반경 이내)의 영상도 추가 비용없이 깨끗한 화질을 얻을 수 있습니다.

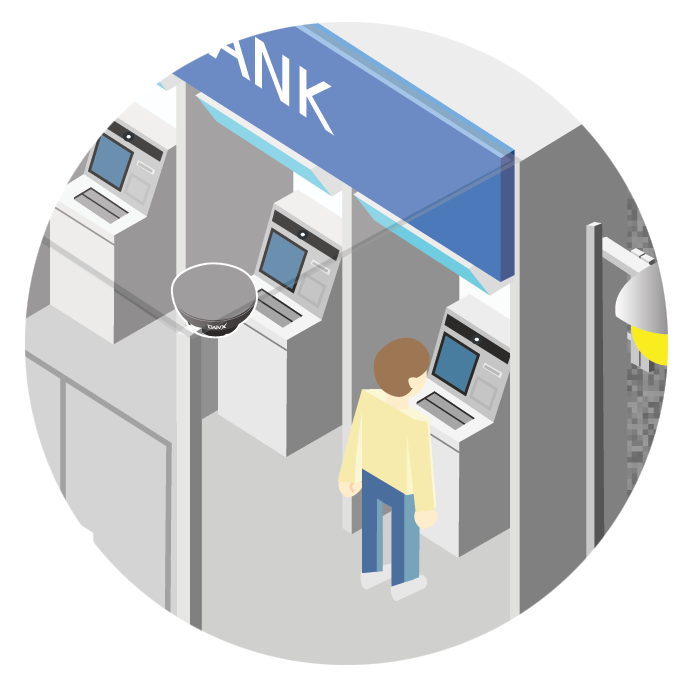

4. 편의점, 매장, 약국, ATM 감시기등

HD-PDI는 ‘CCTV 전용 PoE’를 사용함으로써 녹화기까지 케이블 하나면 연결하는 효율적인 방식으로 실내공간의 인테리어를 거의 손상 시킬 필요가 없습니다. 이러한 방식은 소량의 HD CCTV 설치 공사에 획기적인 간편함을 가져다 줍니다.
(적용 가능 카메라 : DX-475HD, DX-6701HD, DX-6701HDBR)

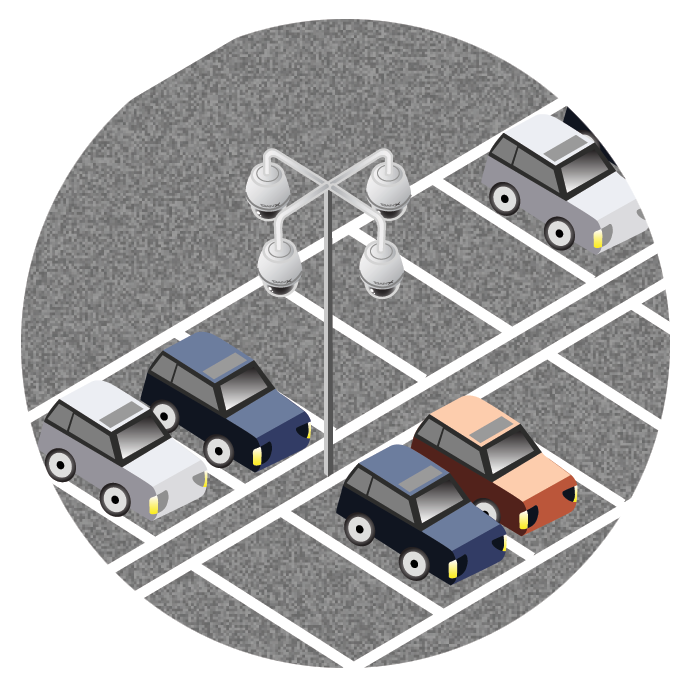

5. 주차장감시

HD-PDI 방식의 하이브리드 기술은 아날로그 카메라에서부터 Full-HD 화질까지 모두 지원 하므로 적재적소에 현장에 맞는 화질의 카메라를 사용할 수 있게 지원합니다. 이미 아날로그 카메라가 설치되어 있는 주차장과 같은 장소는 아날로그 카메라를 유지하면서 HD 카메라를 점차적으로 교환할 수 있게 지원하고 있습니다.
(적용 가능 카메라 : DX-976HD, DX-9706HD, DX-9706HDBR,DX-6701 HD, DX-6701HDBR, DX-P951HD-30)

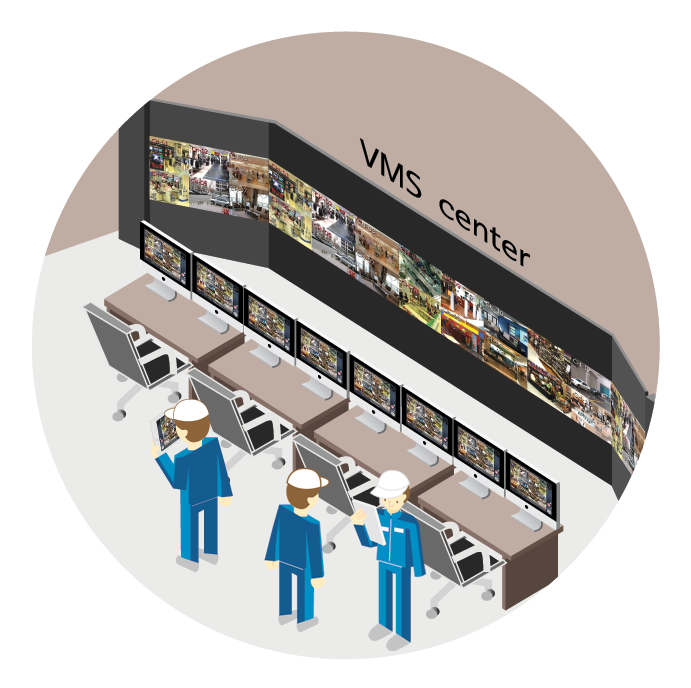

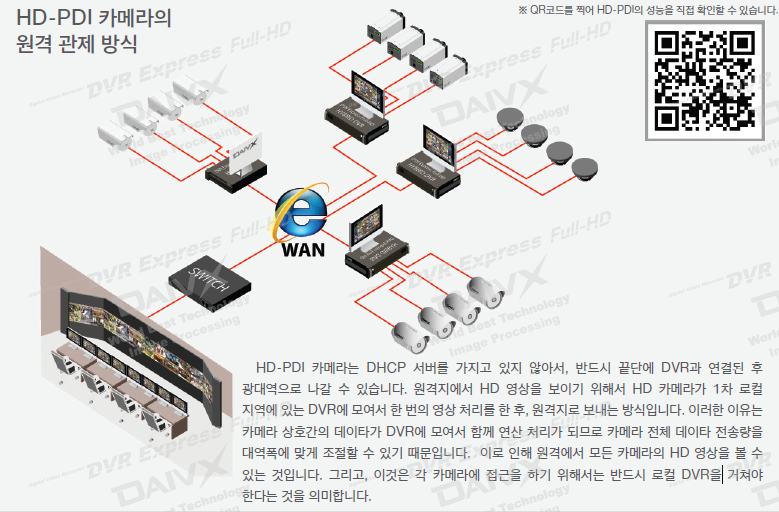

6. HD CCTV 중앙 관제 시스템

HD-PDI 방식의 중앙 관제 시스템은 원격지에서도 모든 채널을 Full-HD 영상을 감시할 수 있게 하는 최첨단의 기술력을 자랑합니다. 기존 IP 카메라와 달리 시간 지연 현상 (Time Delay)이 없으므로 원격지에서 현장을 곧바로 지시 및 관리 감독이 가능합니다.
